RV-423
4m Model : RV-423 PDF 다운로드

4m급 게이트웨이 안테나 시스템인 RV-423은 하나의 안테나로 Dual-band(S/X) 운용이 가능합니다.
위성 관제 및 통신 분야에서 가장 널리 사용되는 S, X 주파수 대역대를 하나의 안테나로 처리할 수 있도록 설계되었습니다.
초속 7.5km로 공전하는 저궤도 위성부터 정지궤도 위성까지 어떠한 궤도환경에서도 안정적으로 위성관제를 수행합니다.

구분 규격
주 반사판 4.3m
안테나 타입 Cassegrain
주파수
  • S-band(송신) : 2.025 – 2.120 GHz
  • S-band(수신) : 2.2 – 2.3 GHz
  • X-band(수신) : 8.0 – 8.5 GHz
수신 이득
  • S-band : 14 dB/K (Elevation10°)
  • X-band : 27 dB/K (Elevation10°)
GTL

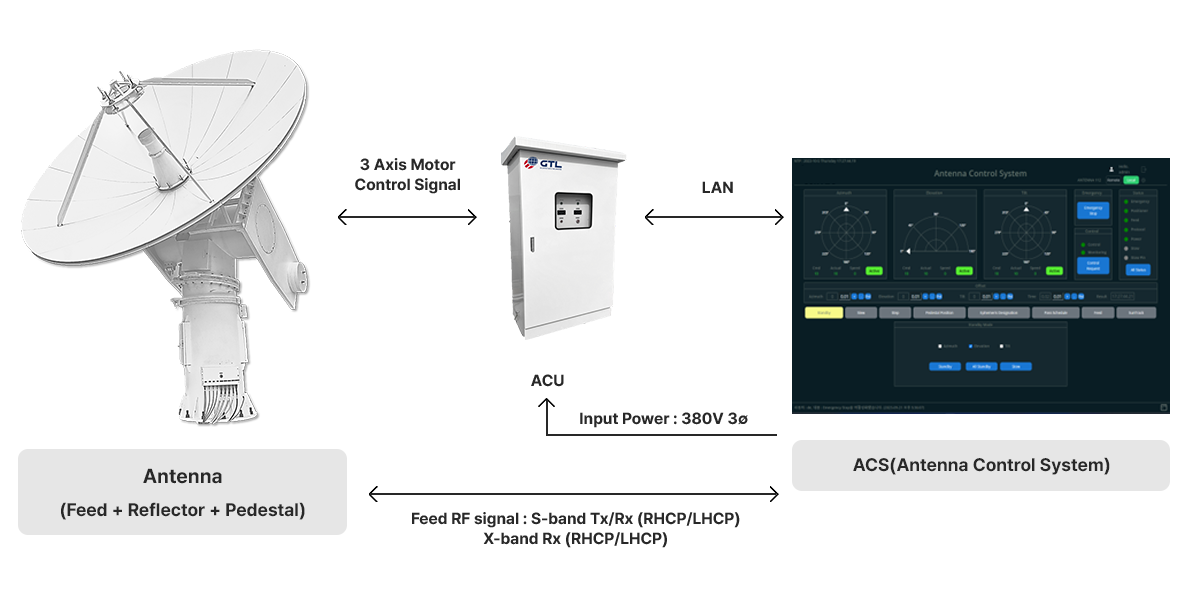

Antenna System Standard Package

지티엘의 RV-400 Gateway Antenna System Standard Package는 안테나 시스템 운용을 위한 하드웨어, 소프트웨어를 추가 비용 없이 턴키로 고객에게 제공하고 있습니다.

구성품
  • Gateway Antenna System (Feed + Reflector + Pedestal)
  • ACU (Antenna Control Unit)
  • ACS (Antenna Control System)

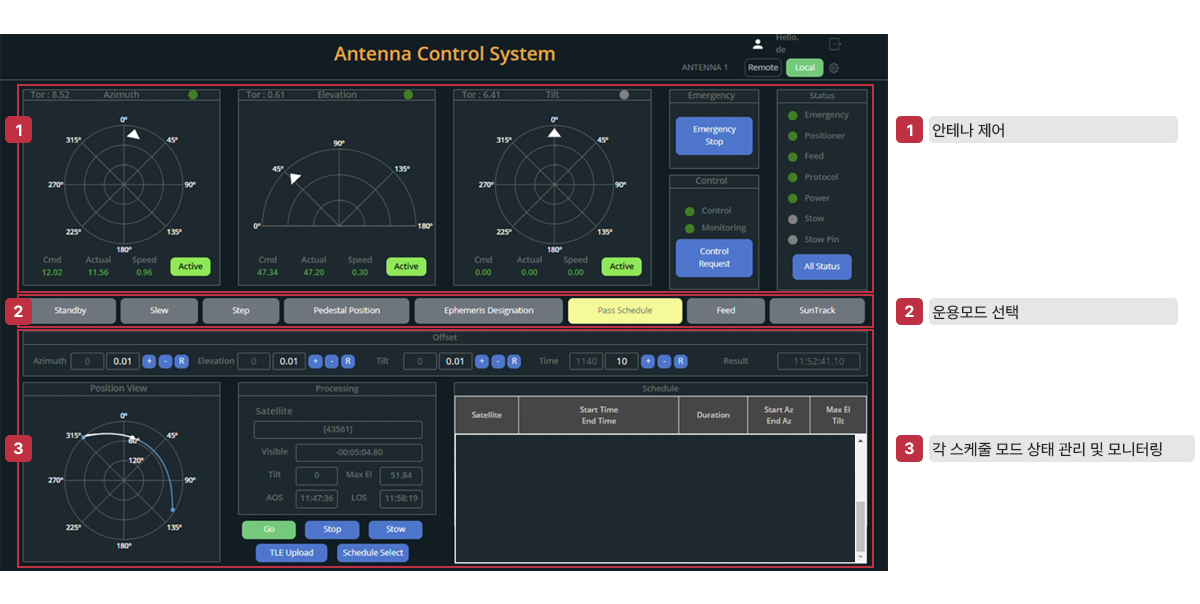

Antenna Control System

기지국 운영자 및 사용자가 안테나를 실시간으로 모니터, 감시, 그리고 위성을 추적하기 쉽게 고안된 그래픽 유저 인터페이스입니다.
